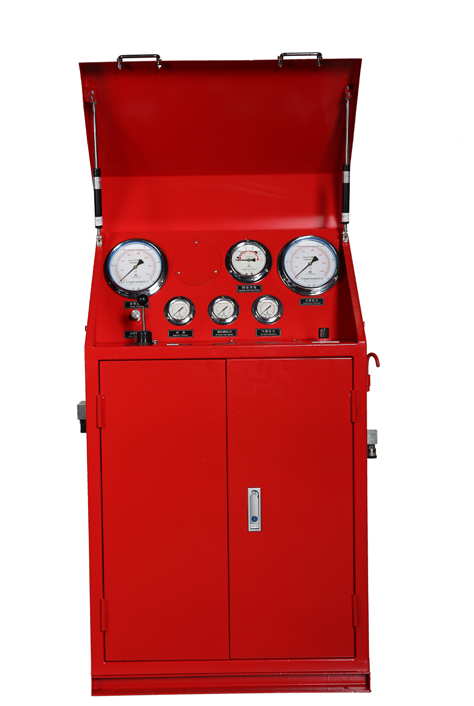

液动节流管汇控制箱：

       液控箱安装在钻井平台上，可以遥控液动节流管汇上的液动节流阀。控制箱面板上装有立压表、套压表、阀位开度表、油压表、气压表、三位四通手动换向阀。

       控制箱气源来自钻机气控系统，油压表显示液控系统油压值。通过三位四通换向阀可遥控液动节流阀开或关，通过阀位开度表可显示阀位的开度，从而控制套压与立压的降低、升高或稳定。立压表显示关井立管压力，套压表显示关井套管压力。

       立压、套压压力信号传输有两种形式可供选择:

1、气动抗震压力变送器

2、抗震压力传感器
